轮胎磨损性能测试系统

　　1.一种轮胎磨损性能测试系统，其特征在于，包括测试室(1)，测试室(1)的一侧壁设置

　　有门(11)；测试室(1)的内腔底部安装有模拟路面(2)；测试室(1)的顶部安装有施压装置

　　(3)，施压装置(3)上旋转安装有测试用的轮胎(1a)，轮胎(1a)位于测试室(1)内并位于模拟

　　路面(2)上方，施压装置(3)施加压力于所述轮胎(1a)使其抵接在模拟路面(2)上；施压装置

　　(3)上还安装有驱动系统(4)，驱动系统(4)驱动轮胎(1a)转动以测试所述轮胎(1a)的耐磨

　　还包括转弯角度调节机构(10)，转弯角度调节机构(10)安装在测试室(1)的内腔顶部

　　所述模拟路面(2)包括链板输送机(21)，链板输送机(21)的链板(211)上可拆卸地安装

　　有路面单元(22)，所述链板输送机(21)上还安装有抱闸机构(23)，抱闸机构(23)能够抱住

　　链板输送机(21)的链轮(212)，用于测试轮胎(1a)打滑时与模拟路面(2)之间的耐磨性能；

　　所述路面单元(22)包括上模板(221)、下模板(222)、高度调节隔板(223)和“X”形的凸

　　模(224)；高度调节隔板(223)设置于上模板(221)与下模板(222)之间，用于调节上模板

　　(221)与下模板(222)之间的距离；上模板(221)设置有与凸模(224)对应的“X”形的通孔，凸

　　模(224)的一端与下模板(222)固连，凸模(224)的另一端插入上模板(221)的“X”形的通孔

　　或伸出“X”形的通孔；路面单元(22)通过螺栓(225)与链板(211)可拆卸连接；

　　采用不同高度的高度调节隔板(223)，上模板(221)与下模板(222)之间的距离发生改

　　变，凸模(224)的另一端伸出上模板(221)的高度即不同，用于模拟不同粗糙度的路面；

　　凸模(224)磨损之后，也可以通过调节高度调节隔板(223)来进行调节；

　　高度调节隔板(223)的高度调节，或者是多块高度调节隔板(223)叠装在一起形成的，

　　通过减少高度调节隔板(223)的数目，从而调节高度，或者是一些高度尺寸不同的高度调节

　　隔板(223)，使用时选择一块高度尺寸合适的高度调节隔板(223)即可；

　　高度调节隔板(223)在长度方向上也是多块，插装在上模板(221)与下模板(222)之间。

　　2.根据权利要求1所述的轮胎磨损性能测试系统，其特征在于：所述施压装置(3)包括

　　第一液压缸(31)、测力装置(32)、底盘(33)、悬挂系统(34)；第一液压缸(31)的缸筒(311)竖

　　直安装在测试室(1)的顶面中心并连接有液压系统(35)，第一液压缸(31)的活塞杆(312)经

　　测试室(1)顶面的通孔穿入测试室(1)的内腔并连接所述测力装置(32)，测力装置(32)连接

　　有底盘(33)，底盘(33)的底部安装有悬挂系统(34)，悬挂系统(34)转动安装有轮轴(341)，

　　所述转弯角度调节机构(10)包括步进电机DJ1，步进电机DJ1固定设置在测试室(1)的

　　内腔顶部；步进电机DJ1经PLC控制器(5)连接有电脑(6)；步进电机DJ1经直齿轮减速机构

　　3.根据权利要求2所述的轮胎磨损性能测试系统，其特征在于：所述测力装置(32)为力

　　传感器，力传感器经PLC控制器(5)连接电脑(6)，所述液压系统(35)包括油泵(351)，油泵

　　(351)的进口经滤油器(352)连接油箱(353)，油泵(351)的出口经第一三位四通电磁换向阀

　　液压系统(35)经第一三位四通电磁换向阀(354)控制第一液压缸(31)工作；第一三位

　　4.根据权利要求3所述的轮胎磨损性能测试系统，其特征在于：所述驱动系统(4)包括

　　液压马达(41)，液压马达(41)安装在悬挂系统(34)上，油泵(351)的出口经节流阀(356)连

　　接第二三位四通电磁换向阀(357)，第二三位四通电磁换向阀(357)连接所述液压马达

　　液压系统(35)经第二三位四通电磁换向阀(357)控制液压马达(41)工作；液压马达

　　(41)驱动轮胎(1a)转动，第二三位四通电磁换向阀(357)经PLC控制器(5)连接电脑(6)。

　　5.根据权利要求3所述的轮胎磨损性能测试系统，其特征在于：所述链板输送机(21)包

　　括机架(213)，机架(213)与测试室(1)的内腔底部固连，机架(213)上转动安装有两个链轮

　　(212)，两个链轮(212)缠绕有链条，链条上安装有链板(211)，链轮(212)通过转轴(214)转

　　所述抱闸机构(23)包括第二液压缸(231)、抱紧带(232)、拉簧(233)、摩擦轮(234)，摩

　　擦轮(234)固套在转轴(214)上，第二液压缸(231)固定在机架(213)上，第二液压缸(231)的

　　活塞杆连接抱紧带(232)的一端，抱紧带(232)的另一端绕过摩擦轮(234)后连接拉簧(233)

　　6.根据权利要求5所述的轮胎磨损性能测试系统，其特征在于：所述油泵(351)的出口

　　液压系统(35)经第三三位四通电磁换向阀(358)控制第二液压缸(231)工作；第三三位

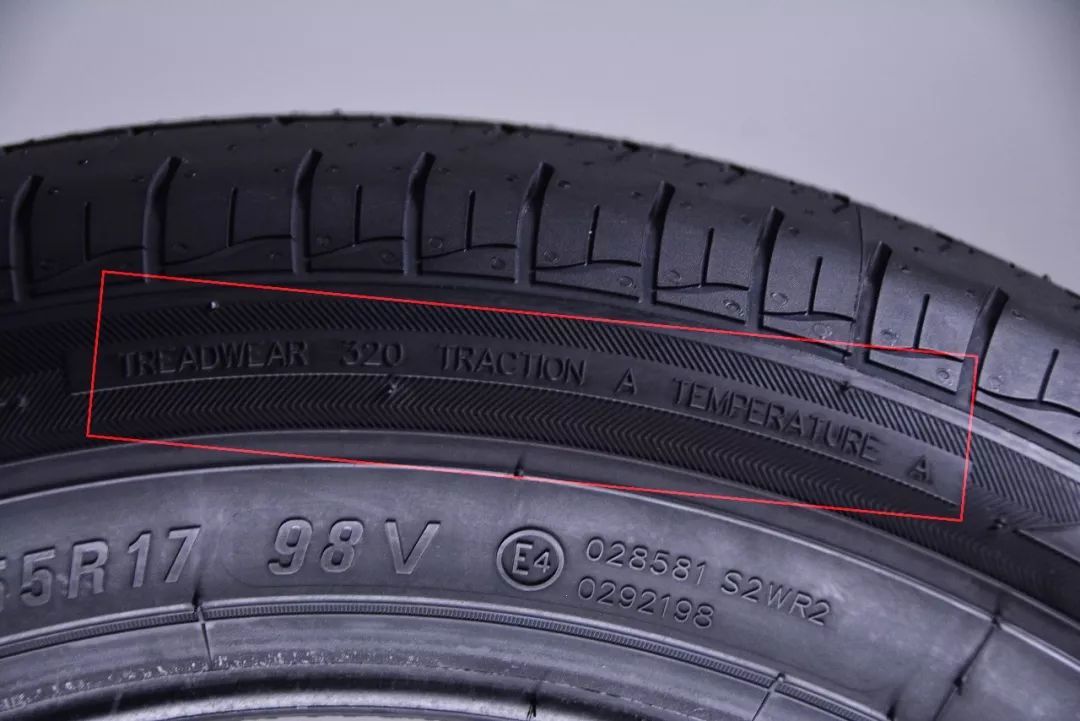

　　轮胎是汽车上最重要的组成部件之一，它的作用主要有：支持车辆的全部重量，承

　　受汽车的负荷；传送牵引和制动的扭力，保证车轮与路面的附着力；减轻和吸收汽车在行驶

　　时的震动和冲击力，防止汽车零部件受到剧烈震动和早期损坏，适应车辆的高速性能并降

　　的附着力，从而影响行驶的安全性。如果轮胎的耐磨性不好，用户会频繁的更换轮胎，影响

　　影响轮胎耐磨性的因素主要有轮胎的材质、轮胎的尺寸、轮胎承受的压力、轮胎表

　　为了达到上述目的，本发明采用如下技术方案：一种轮胎磨损性能测试系统，其关

　　键在于，包括测试室，测试室的一侧壁设置有门；测试室的内腔底部安装有模拟路面；测试

　　室的顶部安装有施压装置，施压装置上旋转安装有测试用的轮胎，轮胎位于测试室内并位

　　于模拟路面上方，施压装置施加压力于所述轮胎使其抵接在模拟路面上；施压装置上还安

　　所述链板输送机上还安装有抱闸机构，抱闸机构能够抱住链板输送机的链轮，用于测试轮

　　施压装置上，施压装置施加压力用于模拟轮胎行驶时所承受的重量，使轮胎抵接在所述模

　　拟路面上；模拟路面的表面可根据设计需要设置成一定粗糙度的路面，驱动系统可以驱动

　　轮胎转动，使轮胎在模拟路面上行驶。通过检测轮胎在规定时间内的磨损量判断轮胎的耐

　　链板输送机采用成熟的技术，链板能够在链板输送机上行走，用于模拟路面，路面单元可根

　　据设计需要设置成一定粗糙度的路面，可拆卸地安装在链板上，磨损之后可以更换。

　　板输送机的链轮，使路面单元停止行走，用于测试轮胎打滑时与模拟路面之间的耐磨性能；

　　所述施压装置包括第一液压缸、测力装置、底盘、悬挂系统；第一液压缸的缸筒竖

　　直安装在测试室的顶面中心并连接有液压系统，第一液压缸的活塞杆经测试室顶面的通孔

　　穿入测试室的内腔并连接所述测力装置，测力装置连接有底盘，底盘的底部安装有悬挂系

　　所述转弯角度调节机构包括步进电机DJ1，步进电机DJ1固定设置在测试室的内腔

　　顶部；步进电机DJ1经PLC控制器连接有电脑；步进电机DJ1经直齿轮减速机构驱动第一液压

　　通过液压系统可以驱动第一液压缸的活塞杆伸出、缩回、停止，从而给轮胎施加合

　　适的压力，测力装置如测力仪表等可用于观察施加压力的大小。底盘在悬挂系统和测力装

　　置之间起连接固定作用，悬挂系统设置有板簧，用于缓冲轮胎行驶过程中的振动，悬挂系统

　　电脑通过步进电机DJ1可以控制第一液压缸的活塞杆转动相应的角度，从而控制

　　所述测力装置为力传感器，力传感器经PLC控制器连接电脑，所述液压系统包括油

　　泵，油泵的进口经滤油器连接油箱，油泵的出口经第一三位四通电磁换向阀连接第一液压

　　通过上述的结构设置，测试人员可以通过电脑设定轮胎的测试压力，经PLC控制器

　　控制第一三位四通电磁换向阀工作，从而控制液压缸的活塞杆伸出、缩回、停止。力传感器

　　经PLC控制器连接电脑，方便检测轮胎受到的压力，开始时，控制第一液压缸的活塞杆伸出；

　　到达设定的轮胎测试压力时，电脑控制活塞杆停止。测试完成，控制第一液压缸的活塞杆缩

　　通过上述的结构设置，节流阀用于调节液压马达的转速，从而调节轮胎的转速，测

　　试人员通过电脑控制第二三位四通电磁换向阀，从而控制液压马达正转、反转或停止。

　　优选地，液压马达还连接有速度传感器，速度传感器经单片机连接电脑，方便通过

　　个链轮，两个链轮缠绕有链条，链条上安装有链板，链轮通过转轴转动安装在机架上；

　　所述抱闸机构包括第二液压缸、抱紧带、拉簧、摩擦轮，摩擦轮固套在转轴上，第二

　　液压缸固定在机架上，第二液压缸的活塞杆连接抱紧带的一端，抱紧带的另一端绕过摩擦

　　塞杆缩回，使抱紧带抱紧摩擦轮，使链轮停止转动，从而控制路面单元停止行走。轮胎在路

　　显著效果:本发明提供了一种轮胎磨损性能测试系统，用于轮胎的耐磨性能测试。

　　如图1‑图10所示，一种轮胎磨损性能测试系统，包括测试室1，测试室1的一侧壁设

　　置有门11；测试室1的内腔底部安装有模拟路面2；测试室1的顶部安装有施压装置3，施压装

　　置3上旋转安装有测试用的轮胎1a，轮胎1a位于测试室1内并位于模拟路面2上方，施压装置

　　3施加压力于所述轮胎1a使其抵接在模拟路面2上；施压装置3上还安装有驱动系统4，驱动

　　还包括转弯角度调节机构10，转弯角度调节机构10安装在测试室1的内腔顶部驱

　　所述模拟路面2包括链板输送机21，链板输送机21的链板211上可拆卸地安装有路

　　面单元22，所述链板输送机21上还安装有抱闸机构23，抱闸机构23能够抱住链板输送机21

　　所述测试室1还设置有加热装置7、制冷装置8以及喷洒装置9，加热装置7用于加热

　　测试室1到达设定的加热测试温度；制冷装置8用于冷却测试室1到达设定的冷却测试温度；

　　喷洒装置9用于向轮胎1a喷洒腐蚀性溶液测试轮胎1a在腐蚀环境中的耐磨性能。

　　所述制冷装置8采用现有成熟技术，包括压缩机、蒸发器、冷凝器等，蒸发器设置于

　　测试室1内，吸收测试室1内的热量，压缩机和冷凝器等设置于测试室1外，其详细结构不再

　　通过上述的结构设置，测试人员从门11进入测试室1，把需要测试的轮胎1a旋转安

　　装在施压装置3上，施压装置3施加压力用于模拟轮胎行驶时所承受的重量，使轮胎1a抵接

　　在所述模拟路面2上；模拟路面2的表面可根据设计需要设置成一定粗糙度的路面，驱动系

　　统4可以驱动轮胎1a转动，使轮胎1a在模拟路面2上行驶。通过检测轮胎1a在规定时间内的

　　如图1所示，由于轮胎1a在行驶过程中还要经常转弯，通过设置转弯角度调节机构

　　如图1和图2所示，所述模拟路面2包括链板输送机21，链板输送机21的链板211上

　　可拆卸地安装有路面单元22，链板输送机21采用成熟的技术，链板211能够在链板输送机21

　　上行走，用于模拟路面，路面单元22可根据设计需要设置成一定粗糙度的路面，可拆卸地安

　　车辆的轮胎1a在泥泞的路面上行走时，经常会发生打滑现象，抱闸机构23能够抱

　　住链板输送机21的链轮212，使路面单元22停止行走，用于测试轮胎1a打滑时与模拟路面2

　　当需要测试轮胎1a在高温环境时的耐磨性能时，关闭门11，可以通过加热装置7加

　　当需要测试轮胎1a在低温环境时的耐磨性能时，关闭门11，可以通过制冷装置8冷

　　当需要测试轮胎1a在腐蚀环境下的耐磨性能时，关闭门11，可以通过喷洒装置9向

　　如图1所示，所述施压装置3包括第一液压缸31、测力装置32、底盘33、悬挂系统34；

　　第一液压缸31的缸筒311竖直安装在测试室1的顶面中心并连接有液压系统35，第一液压缸

　　31的活塞杆312经测试室1顶面的通孔穿入测试室1的内腔并连接所述测力装置32，测力装

　　置32连接有底盘33，底盘33的底部安装有悬挂系统34，悬挂系统34转动安装有轮轴341，所

　　所述转弯角度调节机构10包括步进电机DJ1，步进电机DJ1固定设置在测试室1的

　　内腔顶部；步进电机DJ1经PLC控制器5连接有电脑6；步进电机DJ1经直齿轮减速机构101驱

　　上述的转弯角度调节机构10只是一较佳的实施例而已，也可以采用其它的转弯角

　　度调节机构10，比如转弯方向盘，方向盘固套在第一液压缸31的活塞杆312下端，方向盘设

　　置有一圈角度调节孔，在测试室1的顶部可拆卸地设置有固定杆，固定杆下端插入对应的角

　　通过液压系统35可以驱动第一液压缸31的活塞杆312伸出、缩回、停止，从而给轮

　　胎1a施加合适的压力，测力装置32如测力仪表等可用于观察施加压力的大小。底盘33在悬

　　挂系统34和测力装置32之间起连接固定作用，悬挂系统34设置有板簧，用于缓冲轮胎1a行

　　驶过程中的振动，悬挂系统34转动安装有轮轴341，轮轴341上固设有法兰盘，方便安装所述

　　悬挂系统34设置有板簧，板簧的上端通过紧固件与底盘33连接，板簧的下端通过

　　悬挂系统34上固设有第一防护罩3a，第一防护罩3a防止酸碱溶液溅在悬挂系统

　　液压马达41安装在悬挂系统34的固定套上，通过齿轮机构驱动轮轴341转动。

　　电脑6通过步进电机DJ1可以控制第一液压缸31的活塞杆312转动相应的角度，从

　　采用直齿轮减速机构101，第一液压缸31的活塞杆312上固套的直齿轮的高度大于

　　步进电机DJ1的输出轴固套的直齿轮的高度，第一液压缸31的活塞杆312上下滑动时，仍能

　　所述测力装置32为力传感器，力传感器经PLC控制器5连接电脑6，所述液压系统35

　　包括油泵351，油泵351的进口经滤油器352连接油箱353，油泵351的出口经第一三位四通电

　　磁换向阀354连接第一液压缸31；油泵351的出口还经溢流阀355连接油箱353；

　　液压系统35经第一三位四通电磁换向阀354控制第一液压缸31工作；第一三位四

　　通过上述的结构设置，测试人员可以通过电脑6设定轮胎1a的测试压力，经PLC控

　　制器5控制第一三位四通电磁换向阀354工作，从而控制液压缸31的活塞杆312伸出、缩回、

　　停止。力传感器经PLC控制器5连接电脑6，方便检测轮胎1a受到的压力，开始时，控制第一液

　　压缸31的活塞杆312伸出；到达设定的轮胎1a测试压力时，电脑6控制活塞杆312停止。测试

　　所述驱动系统4包括液压马达41，液压马达41安装在悬挂系统34上，油泵351的出

　　口经节流阀356连接第二三位四通电磁换向阀357，第二三位四通电磁换向阀357连接所述

　　液压系统35经第二三位四通电磁换向阀357控制液压马达41工作；液压马达41驱

　　动轮胎1a转动，第二三位四通电磁换向阀357经PLC控制器5连接电脑6。

　　通过上述的结构设置，节流阀356用于调节液压马达41的转速，从而调节轮胎1a的

　　转速，测试人员通过电脑6控制第二三位四通电磁换向阀357，从而控制液压马达41正转、反

　　采用液压马达41驱动轮胎1a转动，在测试轮胎1a打滑时，液压马达41不会象电机

　　所述链板输送机21包括机架213，机架213与测试室1的内腔底部固连，机架213上

　　转动安装有两个链轮212，两个链轮212缠绕有链条，链条上安装有链板211，链轮212通过转

　　所述抱闸机构23包括第二液压缸231、抱紧带232、拉簧233、摩擦轮234，摩擦轮234

　　固套在转轴214上，第二液压缸231固定在机架213上，第二液压缸231的活塞杆连接抱紧带

　　232的一端，抱紧带232的另一端绕过摩擦轮234后连接拉簧233的一端，拉簧233的另一端固
